이전 글과 이어진다.
https://diy-project.tistory.com/145
아두이노 + PMS5003 센서로 미세먼지 측정하기
비교적 저렴하고 성능이 좋은 미세먼지 센서는 PMSX003 (PMS5003, PMS7003)가 있다. 샤오미 공기청정기 역시 동일한 센서를 사용한다고 알고 있는데 1~2만원대의 가격으로 꽤 준수한 측정 성능을 보여준
diy-project.tistory.com

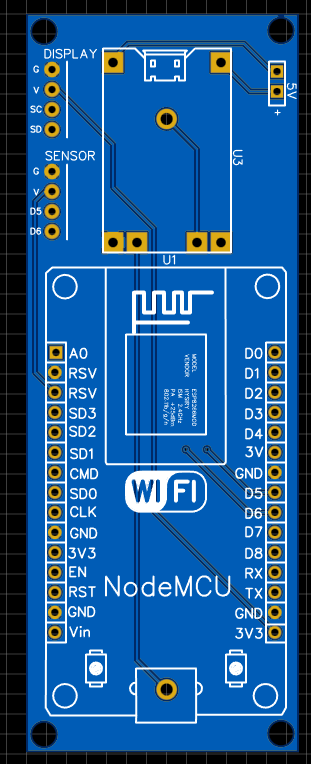

미세먼지 측정은 잘 되지만 화면이 없는 것이 아쉬워 OLED 디스플레이를 연결할 수 있게 기판을 설계했다.

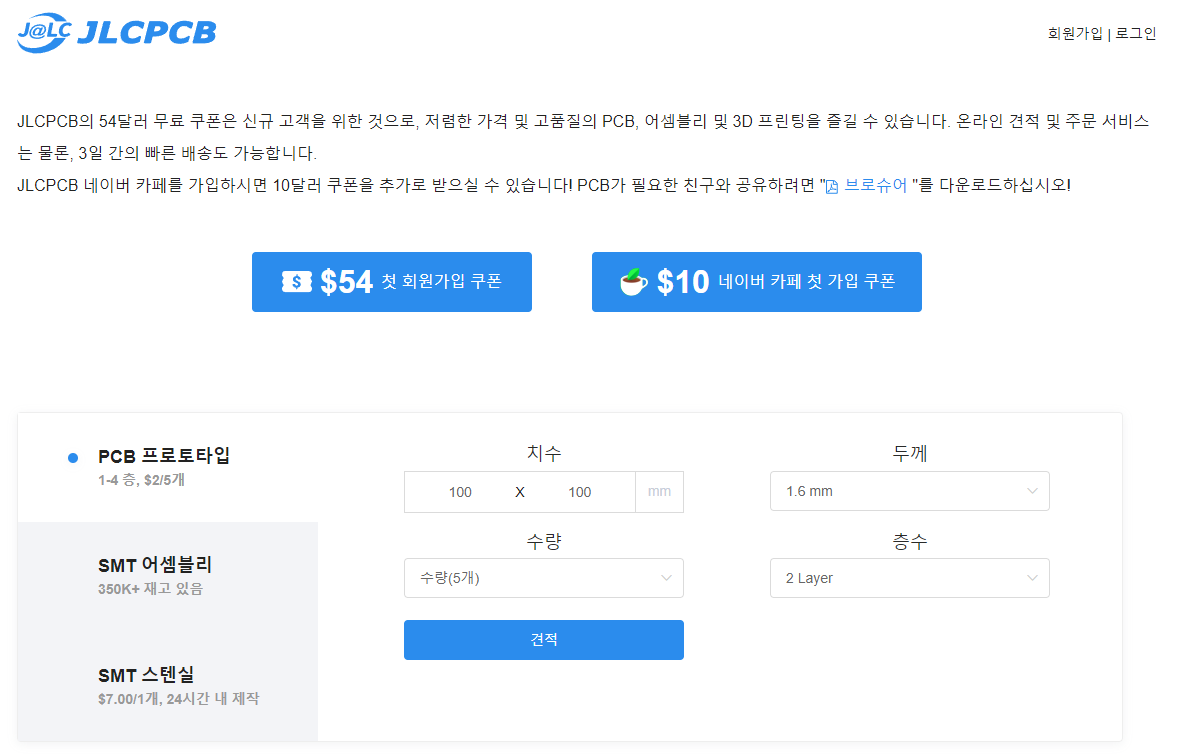

언제나처럼 JLCPCB를 통해 PCB 주문을 해주었다. 소량 프로토타입 제작을 국내 기판 제작업체보다 굉장히 저렴하게 제작할 수 있어서 좋다.
PCB 프로토타입; PCB 제조 업체
JLCPCB, 더 빠른 PCB & SMT 어셈블리를 위한 것이다 모든 단계에서 시간과 비용 절감한다. 클릭하시면 동영상을 볼 수 있습니다.
jlcpcb.com
현재 첫가입시 무려 54달러의 쿠폰도 지급하고 거기다 네이버 카페 (https://cafe.naver.com/jlcpcb)를 가입하면 10달러의 추가 쿠폰을 지급한다.

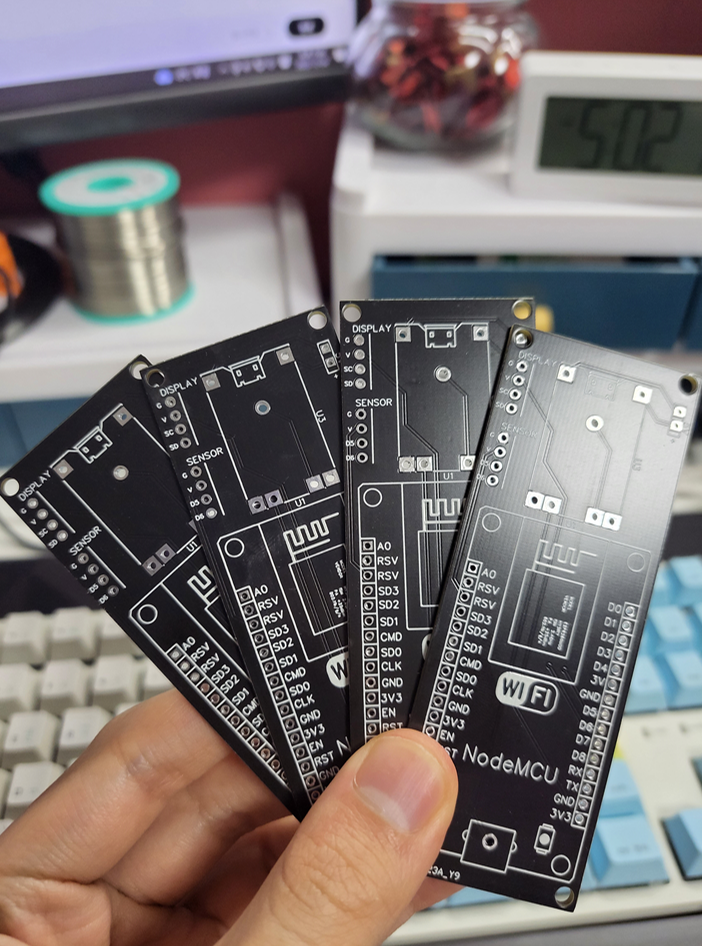

이번엔 검은색으로 뽑아봤다. 퀄리티가 상당히 좋다.

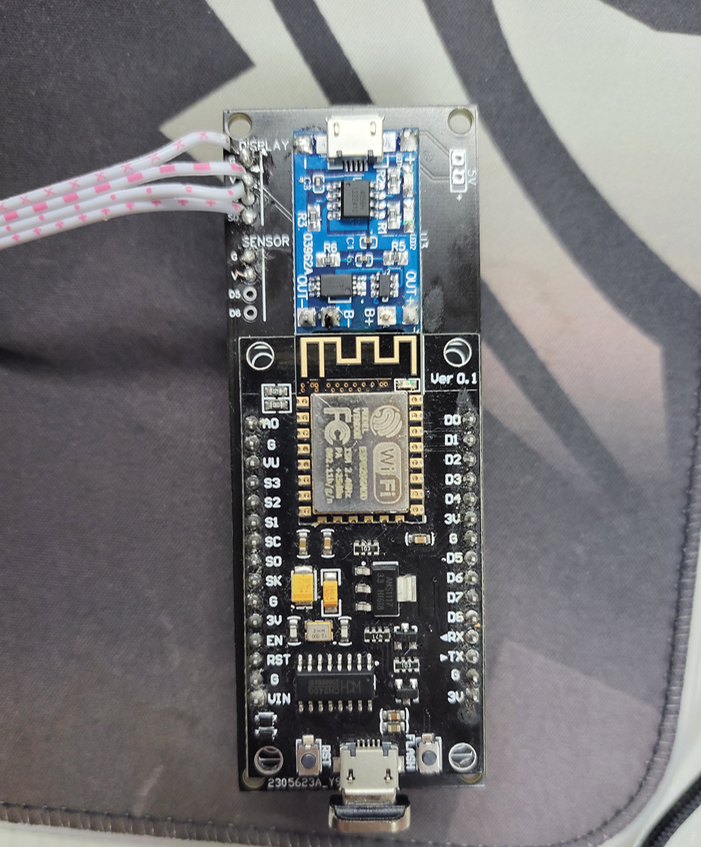

위와 같이 회로를 기판에 납땜해줬다. 18650 배터리 장착이 필요하게 설계하여 배터리 충전 모듈도 넣어줬다.
최근에 ESP8266 보드를 좀 더 주문했는데 잠시 접어 두었던 IOT 프로젝트를 다시 시작해볼까 생각 중이다.
