PD 충전기로 충전 가능한 3S 배터리팩 자작

12V 배터리팩이 필요해서 하나 만들어봤다. 배터리는 아래 링크에서 구입했다.

http://diyjoa.com/product/detail.html?product_no=9799&cate_no=140

반응형

No.1 DIY전자부품 쇼핑몰! 다이조아



리튬 이온 배터리고 총 3개 구입해서 3S 1P로 구성한다. 셀간 전압 밸런스를 맞춰야 하는데 아래와 같은 BMS 모듈 (yh1047a)을 사용했다.

30A 제품이라 배터리에 비해 좀 오버 스펙이지만 남는 BMS가 이거 하나뿐이었다. 어쨌든 위 배선을 참고하여 배터리팩을 연결해줬다.





사실 이전 글에서도 언급했듯이 12.6V 충전기를 이용해 이 배터리를 충전하는 것은 좀 불편한 일이다. 일반적으로 많이 사용하는 C타입 PD 충전기를 이용해 충전을 하기 위해 아래와 같이 회로를 구성해줬다.



ltc3780는 정전류로 충전이 가능하게 해주는 모듈이다. 원리는 PD 충전기를 PD 디코이로 물려서 12V, 15V, 20V 등의 전압을 만들어주고 (PD 디코이가 없다면 PD 충전기를 사용해도 5V만 출력된다.) ltc3780로 충전하는 방식이다. ltc3780 출력 전압은 충전 전압인 12.6V로 세팅하면 된다. 아래 영상이 도움이 될 것이다.

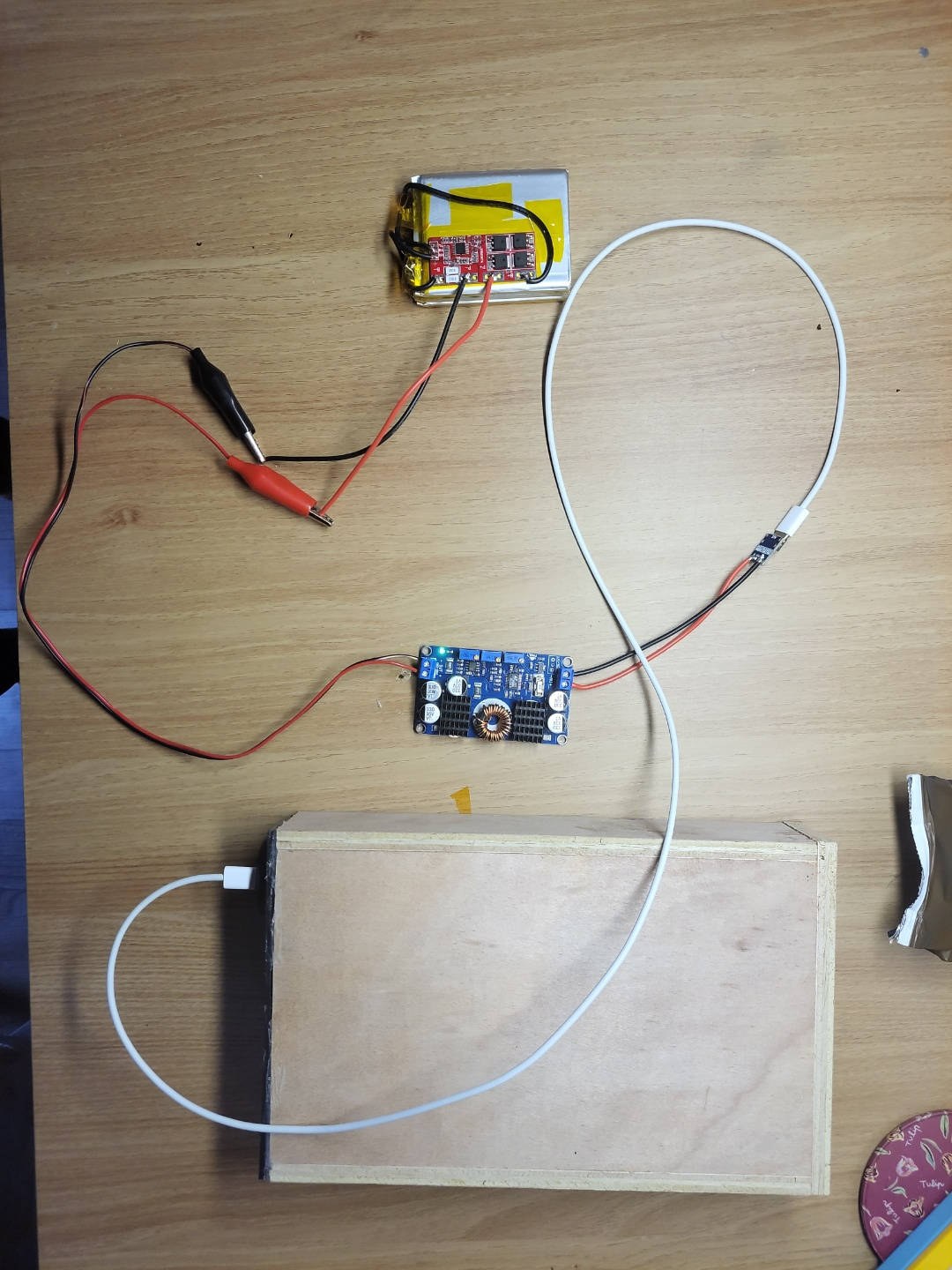

당장 PD 충전기가 없어서 전에 제작해둔 PD 100W 충전이 가능한 파워 뱅크에 물려보았다. 아래 사진상 16.6W로 충전중인데 거의 완충 상태라 그렇지 처음에는 20W ~ 30W 정도로 잘 충전이 된다.





ltc3780 모듈이 좀 큰편이라 xl4015 모듈을 대신 사용해도 될 것 같다. 사용방법은 비슷하다.
